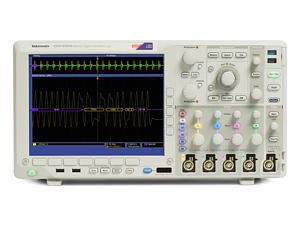

Mae'r Tektronix DPO5204 Digital Phosphor Osgilosgop yn darparu offer pecyn nodwedd sy'n symleiddio a chyflymu datnamu dyluniadau signal cymhleth a chymysg yn ogystal â helpu i ddal digwyddiadau ysbeidiol y mae oscillosgop eraill yn aml yn eu colli. Gyda hyn offeryn pwerus gall hyd at 20 signalau analog a digidol yn cael ei ddadansoddi, mae ei lled band uchel yn sicrhau arsylwi ar fanylion signal sy'n newid yn gyflym, ac mae cofnod Deep lengh yn caniatáu cipio ffenestri hir o weithgarwch signal.
Nodweddion a manylebau:
● Nodweddion:
Nodweddion oKey:
■ Arolygydd tonnau® rheolaethau: llywio hawdd a chwiliad awtomatig o ddata tonffurf
■ MyScope® ffenestri rheoli Custom a dewislen cliciwch llygoden dde
■ Dadansoddi'r tonffurf symlach gyda:
■ 53 mesuriadau awtomataidd
■ Y waveform histogramau
■ Dadansoddiad FFT
■} 250,000 y wfms/s tonffurf cipio cyfradd gyda fastacq™
■ Tekvpi® rhyngwyneb Probe: yn cefnogi stilwyr gweithredol, gwahaniaethol, a chyfredol
■ Mae lled band y gellir ei ddewis ar gyfer y defnyddiwr, ar gyfer gwell cywirdeb Mesur amledd isel
■ Cyfres o sbardunau uwch, gyda sbardun gweledol dewisol
■ Arddangosiad XGA llachar:
■ 10.4 yn. (264 mm)
■ Sgrîn gyffwrdd
■ Ôl troed bach a Goleuad:
■ 8.12 yn. (206 mm) yn ddwfn
■ Llai na 15 pwys. (6.7 kg)
■ Gyriant disg caled safonol symudadwy
Ocysylltedd:
■ USB 2.0 porthladdoedd cynnal:
■ 2 ar y panel blaen
■ 4 ar y Panel cefn:
■ Storio data yn gyflym ac yn hawdd
■ Argraffu
■ Cysylltu perifferolion USB
■ Porth dyfais USB ar y Panel cefn:
■ Hawdd cysylltu â CHYFRIFIADUR neu reolaeth GPIB gydag addasydd
■ Integredig 10/100/1000SYLFAEN-T-Ethernet porthladd:
■ Cysylltiad rhwydwaith
■ Fideo allan Porth i allforio'r arddangosfa osgilosgop i Fonitor neu daflunydd
■ Microsoft® Windows 7 64-bit gweithredu system
■ Mae cysylltedd LAN a USB
■ Yn cydymffurfio â dosbarth C LXI
Oddewisol ysgogi a dadansoddi cyfresol:
■ Ysgogi cyfresol, datgodio a chwilio opsiynau ar gyfer I2C, SPI, RS-232/422/485/UART, a USB
■ Dadgodio cyfresol awtomatig a monitro rhwydwaith cerbydau o CAN a LIN
Dewisol technoleg ddewisol dadansoddi penodol:
■ Mae atebion meddalwedd yn darparu arbenigedd parth adeiledig mewn ar gyfer Ethernet ac USB 2.0 profion cydymffurfio, jitter, amseru, diagramau llygad, pŵer, dadansoddiad bws i'r cof, a band llydan RF
■ Mae profion cyfyngu a chuddio yn darparu cipolwg cyflym ar nodweddion signal
● Manylebau:
Sianeli analog system Overptig:
■ Sianeli mewnbwn: 4
■ Lled band analog (-3 dB): 2 GHz
■ Cynnydd amser (cyfrifwyd): 175 PS
■ DC ennill cywirdeb: ± 1.5%, derated ar 0.10%/° c yn uwch na 30 ° c
■ Nifer effeithiol o ddarnau (nodweddiadol): 6 did (10 rhanionp-p mewnbwn tonnau sin ar led band, 100 mV/DIV, 50 Ω mewnbwn, y gyfradd sampl uchaf, 1k pwynt hyd Cofnod)
■ Sŵn ar hap (RMS, modd sampl, BW full):
■ 1 MΩ: ≤ (180 μV + 8.0% o osodiad V/DIV)
■ 50 Ω: ≤ (150 μV + 6.0% o osodiad V/DIV)
■ Cyplysu mewnbwn: AC, DC
■ Impedance mewnbwn:
■ 1 MΩ ± 1%,
■ 50 Ω ± 1%
■ Sensitifrwydd mewnbwn:
■ 1 MΩ: 1 mV/DIV i 10 V/DIV
■ 50 Ω: 1 mV/DIV i 1 V/DIV
■ Datrysiad fertigol: 8 did (} 11 tamaid gyda hi res)
■ Foltedd mewnbwn uchaf, 1MΩ:
■ 300 VRMS CAT II, â Peaks = ± 425 V
■ Ar gyfer RMS wrth 1 MHz, 10 dB/degawd uwchben 1 MHz
■ Ar gyfer = 100 mV/DIV derate ar 20 dB/degawd uwchben 3 MHz i 30 VRMS yn 30 MHz, 10 dB/degawd uwchben 30 MHz
■ Max mewnbwn foltedd, 50 Ω: 5 VRMS, gyda phytiau ≤ ± 20 V
■ Ystod swydd: ± 5 is-adran
■ Oedi rhwng unrhyw 2 sianel (nodweddiadol): ≤ 100 PS (50 Ω, cyplu DC a hafal V/DIV ar neu uwch 10 mV/DIV)
■ Ynysu o'r sianel i'r sianel (unrhyw 2 sianel ar osodiadau graddfa fertigol cyfartal) (nodweddiadol):
■ ≥ 100:1 yn ≤ 100 MHz
■ ≥ 30:1 am} 100 MHz hyd at y BW wedi ei raddio
Ogyfryngau analog y system lorweddol:
■ Cyfradd sampl uchaf: 5 GS/s
■ Cyfradd samplo amser Max cyfwerth: 400 GS/s
■ Hyd uchaf y cofnod gyda ffurfweddiad safonol: 12.5 M
■ Uchafswm hyd y cofnod gydag optio 2RL: 25M
■ Uchafswm hyd y cofnod gydag optio 5RL: 50M
■ Uchafswm hyd y cofnod gyda optio 10RL: 125M
■ Hyd eithaf y gyfradd samplu amser real uchaf: 25 Ms
■ Ystod sylfaen amser: 12.5 PS/DIV to 1000 s/DIV
■ Datrysiad amser (yn y modd ET/TG): 2.5 PS/DIV
■ Sylfaen amser oedi ystod amser: – 10 rhaniadau i 1000 s
■ Ystod Deskew sianel-i-sianel: ± 75 NS
■ Cywirdeb sylfaenol amser: ± 5 ppm dros unrhyw ≥ 1 Ms cyfwng
