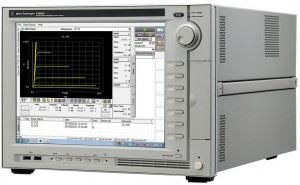

Dadansoddwr Dyfais Pwer Defnydd Keysight B 1505 A.

RENT KEYSIGHT B 1505 A (AGILENT) Dadansoddwr / Olrhain Cromlin (galwch am argaeledd)

Dadansoddwr Dyfais Pwer / Olrhain Cromlin Keysight B 1505 A (Agilent) yw'r unig ddatrysiad blwch sengl sydd ar gael heddiw gyda'r gallu i nodweddu dyfeisiau pŵer uchel o'r lefel is-picoamp hyd at 3000 folt a { {3}} amps. Mae'r gallu hwn yn cynnwys gwerthuso ar gyfer dyfeisiau pŵer newydd gan ddefnyddio deunyddiau bwlch band eang fel carbid silicon (SiC) neu gallium nitride (GaN). Mae gan yr Keysight B 1505 A (Agilent) fodiwlau ar wahân sy'n cefnogi cerrynt uchel (HCSMU) a foltedd uchel (HVSMU). Mae'r B 1505 A hefyd yn cefnogi SMU pŵer uchel (hyd at 1 A / 200 V) ac uned mesur cynhwysedd aml-amledd (hyd at 5 MHz) . Mae ei wneuthuriad modiwlaidd deg slot yn caniatáu ichi ffurfweddu'r B 1505 A yn union y ffordd rydych chi ei eisiau.

Yr Agilent B 1505 Mae amgylchedd meddalwedd Dadansoddwr / Olrhain Curve yn caniatáu i ddefnyddwyr wirio nodweddion dyfeisiau a chanfod diffygion dyfeisiau gyda hwylustod hawdd olrhain cromlin. Yn union fel ar olrheiniwr cromlin, mae'r B 1505 A yn cefnogi rheolaeth bwlyn cylchdro o'r newidyn ysgubo annibynnol ar gyfer gwerthuso paramedrau fel foltedd chwalu yn reddfol ac amser real. Gellir storio'r wybodaeth a'r data gosod mesur yn awtomatig i'r gyriant disg caled B 1505 A 0010010 # 39; s a'i drosglwyddo i gof bach USB yn ogystal â storfa gludadwy arall dyfeisiau. Mae hefyd yn hawdd argraffu data mesur graffigol a'i gopïo a'i gludo mewn adroddiadau pan fydd canlyniadau'r dadansoddiad yn cael eu crynhoi.

Mae datrysiad gosod prawf cywir yn hynod bwysig, er mwyn yswirio diogelwch (oherwydd y folteddau uchel a'r ceryntau a ddefnyddir) ac i gefnogi'r amrywiaeth eang o fathau o becynnau dyfeisiau pŵer. Cyfyngiad blaenorol ar olrheinwyr cromlin oedd na ellid gwerthuso rhai dyfeisiau pŵer oherwydd eu maint, neu roedd angen rheithgor-addasu addasydd er mwyn profi'r ddyfais. Fodd bynnag, gall gosodiad prawf B 1505 A 0010010 # 39; s dderbyn amrywiaeth eang o ddyfeisiau, megis MOSFETs pŵer, deuodau ac IGBTs, waeth beth yw eu maint neu siâp trwy a addasydd gemau mawr gyda modiwlau gemau customizable. Yn ogystal, mae'r mecanwaith cyd-gloi gosodiad 0010010 # 39; s yn sicrhau y gellir cymhwyso folteddau a cheryntau uchel i ddyfeisiau profi yn ddiogel.

Mae dyfeisiau pŵer, gan gynnwys ICs rheoli pŵer (PMIC) a MOSFETs pŵer ac ICs rheoli modur a ddefnyddir mewn ceir, yn gategori dyfais sy'n tyfu sy'n gofyn am brawf pŵer uchel a chywirdeb uchel. Er mwyn cwrdd â safonau sy'n dod i'r amlwg ar gyfer allyriadau carbon isel a gwell effeithlonrwydd ynni, rhaid i ddyfeisiau pŵer weithredu'n fwy effeithlon hyd yn oed wrth iddynt barhau i ddod yn fwy cymhleth, llai a chyflymach. Mae dyfeisiau newydd sy'n defnyddio deunyddiau bwlch band eang fel carbid silicon (SiC) neu gallium nitride (GaN) wedi'u hastudio'n eang er mwyn sicrhau effeithlonrwydd uchel. Er mwyn galluogi'r profion gofalus a manwl gywir i fodloni gofynion perfformiad a diogelwch, mae'r astudiaethau hyn yn gofyn am alluoedd mesur foltedd uchel sy'n fwy na 1, 000V. Yn ogystal, ar gyfer y datblygiadau dyfeisiau pŵer hynny, mae profion ar-wafer yn dod yn bwysig iawn ar gyfer lleihau amseroedd troi datblygu.

Ymhlith nodweddion a manylebau'r Keysight B 1505 A (Agilent) mae:● Offeryn wedi'i ferwi â PC gydag Windows®XP Professional OS
● Modd olrhain cromlin gyda swyddogaeth ysgubo bwlyn
● Deg slot modiwl ar gyfer modiwlau HPSMU, HVSMU, HCSMU a MFCMU
● Dadansoddi data all-lein a datblygu profion cymhwysiad trwy feddalwedd Desktop EasyEXPERT

Galluoedd Mesur:

Galluoedd Cyrchu:

● Gall SMU foltedd uchel gyflenwi 1500 V yn 8 mA neu 3000 V yn 4 mA (Pulsed neu DC); lled pwls o 500 µs i 2 s

● Gall SMU cyfredol uchel gyflenwi 20 A yn 20 V (Pulsed) a 1 A yn 40 V (DC); lled pwls o 50 µs i 1 ms
